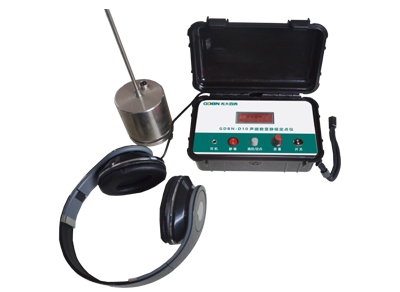

聲磁數顯靜噪定點儀 GDBN-D10

一、性能特點：

1、本產品用于埋地故障點的快速、精確定位及電纜埋設路徑和埋設深度的準確探測。

2、用特殊結構的聲波振動傳感器及低噪聲專用器件作前置放大，大大提高了儀器定點和路徑探測的靈敏度。在信號處理技術上，數字顯示故障點與傳感探頭間的距離，極大地消除了定點時的盲目性。

3、纜溝內架空的故障電纜，過去定點時，全電纜的振動聲使任何定點儀束手無策，無法判定封閉性故障的具體位置。如今，只要將本儀器傳感器探頭接觸故障電纜或近旁的電纜上，便可精確顯示故障距離，毫不費力地快速確定故障位置。

4、工頻自適應對消理論及高Q工頻陷波技術，大大加強了在強工頻電場環境中對50Hz工頻信號的抑制及抗干擾能力，縮小了定點盲區。在儀器功能上，利用聲電同步接收顯示技術，有效地克服了定點現場環境噪音干擾造成的定點困難問題。尤其是故障距離的數字顯示省去了操作員對復雜波形的分析判斷，在相當程度上替代了閃測儀的粗測距離功能。對于數百米長的故障電纜，一般不用粗測便可實施定點，真正實現了高效、快速、準確。利用15KHz幅度調制電磁波和幅度檢波技術作路徑探測和電纜埋設深度測定，避免了原等幅15KHz信號源時電視機行頻對定點儀的干擾。

5、操作極其簡便，打開電源開關即可，無須換擋和功能選擇。結構緊湊、小巧、模塊化，便于攜帶維修，功能強大。

二、技術參數：

1．數顯距離：最大500米，最小0.1米。

2．粗測誤差小于10%，定點誤差為零。探測深度：＜3米

3．電磁通道增益>110dB (30萬倍);電磁通道接收機靈敏度<5&mu;V

4．聲音通道音頻放大器增益<120dB (信噪比4:1時100萬倍);50Hz工頻抑制度>40dB (100倍)。

5．聲電同步顯示監聽：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下,重復計數一次，并顯示故障距離或滿亮 (500.0米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。

6．聲波傳感器換成15KHz電磁傳感時，可作電纜路徑和電纜埋設深度的精確探測。

7．工作電源：內6V/1300mAH電池供電;充電電源AC220V&plusmn;10%;功耗： <120mA(0.7w)

8.工作環境： 濕度80%         溫度:  -10℃&mdash;50℃

9.外箱尺寸：540*340*200mm    重量：1.5kg

三、設備配置：定點儀主機一臺、探頭一套、探頭連接線一條、充電器一個、耳機一個、說明書一本；保修卡裝箱清單及出廠檢驗報告各一份。
