海底超長電纜的故障探測案例（二十九）
時間: 2022-09-06 22:23
瀏覽次數：
此電纜是霞浦金雞島-西洋島的跨海電纜，全長12044m，共有中間接頭約10個左右。其電纜在東海海域約11744m，上霞浦金雞島岸約為200m，上西洋島岸約為100m。
一、故障線路情況描述及故障性質診斷
線路名稱:福建霞浦金雞島-西洋島 電壓等級:10kV
電纜規格:油浸紙絕緣 電纜全長:12000m
此電纜是霞浦金雞島-西洋島的跨海電纜，全長12044m，共有中間接頭約10個左右。其電纜在東海海域約11744m，上霞浦金雞島岸約為200m，上西洋島岸約為100m。電纜敷設情況如圖29-1所示。用兆歐表與萬用表測試電纜的三相對地及相間絕緣電阻為:A相對地3kΩ，B相對地2kΩ，C相對地3kΩ，A相對B相40，B相對C相200 A相對C相40Ω，診斷為多相接地低阻短路故障。

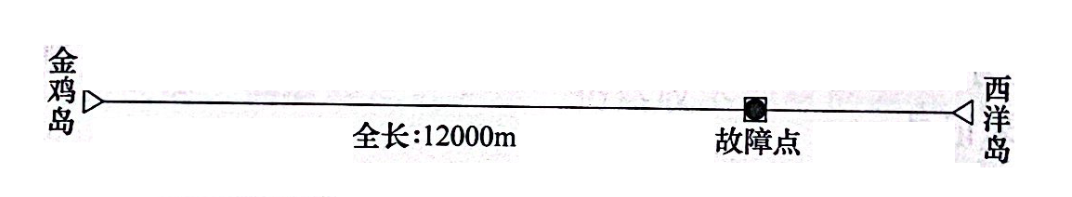

圖29-1電纜敷設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
從西洋島往金雞島方向測，B相對地電阻為1kΩ，用T-905的低壓脈沖方式測得故障距離為4480m，波形未記錄。
由于兩端測得的故障距離相加正好等于電纜全長，因此故障點應該在從西洋島往金雞島方向的4400~4500m之間。

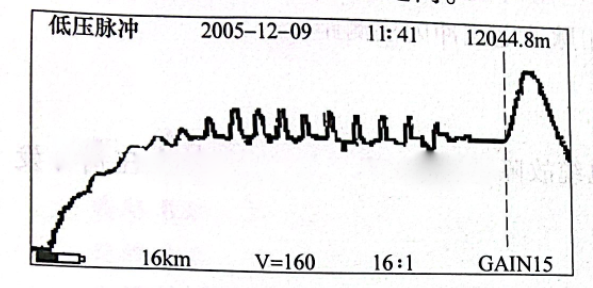

圖29-2 電纜全長波形

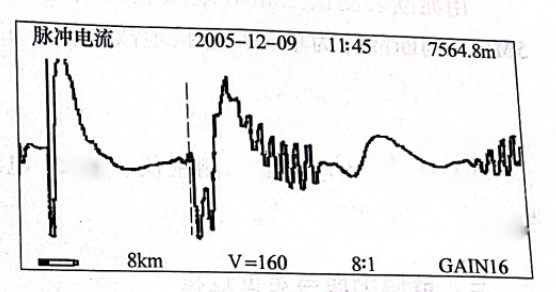

圖29-3脈沖電流測故障波形
用 GDBN-G60向A相和金屬護層之間施加周期性的高壓脈沖信號，在距西洋島4400~4500m之間，把100m的電纜有序撈出放在船上，把GDBN-D30電纜故障定點儀的探頭放到電纜上，對故障點進行定點。隨著GDBN-D30電纜故障定點儀接收到的聲音信號逐漸增強與聲磁時間差的逐漸減小，離電纜故障點越來越近，最后找到了故障點。電纜的外鋼絲、麻繩、外護套均沒有破損，屬于本體故障。
測試分析:
1.從兩個波形圖可以看到，波形中有許多毛刺，不能確定是儀器原因、測量范圍太大的原因，還是電纜接頭反射的原因，在范圍較小時沒有上述情況。
