上海某家具廠近距離短路故障探測案例(五)
時間: 2022-07-02 11:18 瀏覽次數:
絕緣類型:油浸紙絕緣 電纜全長:111.4m 電纜為直埋敷設,在運行時供電中斷。斷開電纜兩端同其他設備的連接,對其進行絕緣測試時發現三相對地絕緣電阻均為0

近距離短路故障探測



一、故障線路情況描述及故障性質診斷

線路名址:上海某家具廠  電壓等級:10kV
絕緣類型: 油浸紙絕緣     電纜全長:111.4m
電纜為直埋敷設,在運行時供電中斷。斷開電纜兩端同其他設備的連接,對其進行絕緣測試時發現三相對地絕緣電阻均為0,用萬用表確認:A相對地為100Ω、B相對地為200Ω、C相對地為∞,確診電纜發生了多相低阻接地故障。電纜敷設情況如圖5-1所示。
決定選用低壓脈沖比較法測試故障距離,然后用脈沖電流法驗證。

圖5-1電纜敷設示意圖

                                                          圖5-1電纜敷設示意圖

二、故障測試儀器

三、故障測距與定位過程


電纜全長波形

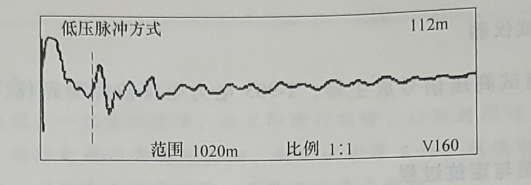

                                                            圖5-2電纜全長波形

電纜故障波形

                                                           圖5-3電纜故障波形


在家具廠先用低壓脈沖法,通過完好C相對金屬護層進行全長測量,得圖5-2所示波形,電纜全長為112m;然后用低壓脈沖比較法,分別測試B、C相對金屬護層的低壓脈沖波形,兩波形比較后,得到故障距離為41m(波形未記錄)。
最后又通過B相對金屬護層用脈沖電流的沖閃法測距,得到圖5-3 所示波形,測得故障距離為44m。
考慮到測試距離較短,直接向電纜中施加20kV左右的直流沖擊電壓,使故障點放電,沿電纜路徑在距離家具廠40多米處用聽音器進行定點,由于故障點的放電聲比較大,地面振動也大,很快找到故障點。挖開后,發現電纜曾受到過外力損傷,在電纜本體的外護層上有破損現象,日久受潮,絕緣產生變化引起故障。

測試體會:
對近距離故障測試時,脈沖電流波形比較亂,虛光標的位置不太容易定。但用脈沖電流法測試此故障的目的,只是為了驗證低壓脈沖法測試結果的可信度。在這種低壓脈沖法能測出故障距離的情況下,脈沖電流只作驗證用,故障距離應以低壓脈沖測試的距離為準。
