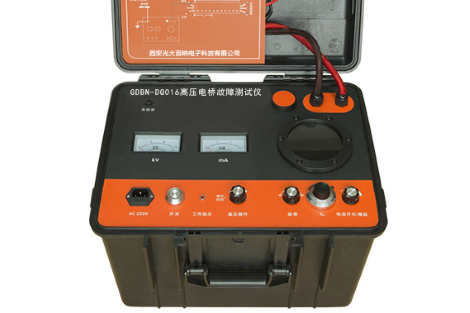

電纜故障產生往往伴隨著電纜的敷設和使用，電纜故障定位的難度隨著電纜敷設方式的不同而逐漸增加。其中橋梁、隧道、溝渠的明鋪法定位相對簡單，直埋法定位最困難。接下來小編將分享一些使用電纜探傷儀等設備進行電纜故障定位的技巧。


　　故障性質簡單時，采用電纜探傷儀等專用電纜故障定位設備，幾十分鐘內即可定位，故障特殊時，往往要花費4-5天，甚至更長的時間進行故障定位。

　　在利用回波法進行電纜故障定位時，有時通過轉移故障相，接線方式，往往會將復雜的故障轉變?yōu)楹唵蔚墓收?，快速確定故障位置，為現場線路的搶修贏得時間，這對于供電使用部門意義重大。

　　低壓電力電纜一般為多芯電纜，敷設后連續使用中出現故障后，一般都呈現兩芯及多芯相間或相對地短路故障。有時在檢測到某一芯采集到的故障波形不理想時，可考慮將接線轉換到其他故障線芯上進行故障波形檢測，往往會出現意想不到的效果，采集和檢測到的波形，會變得比較典型和規則，于是就能很快確定電纜故障點的具體位置。

　　長期的電纜客戶現場測量過程中發現，小截面銅芯直埋電力電纜(35mm2及以下)及鋁芯電纜發生故障后，可能同時伴隨短路及斷線故障，現場檢測時，根據各故障芯故障性質的不同將短路故障轉換為斷線故障測量，往往會事事半功倍。

　　對于內襯層采用擠包鎧裝的中壓直埋電力電纜，故障原因大多為外部機械損傷所致，在絕緣線芯發生故障的同時，內襯層可能已經破損。在遇到電纜絕緣故障比較特殊，利用專業電纜故障儀采集波形困難時。可考慮利用聲測法，將高壓脈沖直接施加在電纜的鋼帶和銅屏蔽層之間，往往會很快定點。

　　在現場測量過程，在利用聲測法進行低壓電纜故障定點時，將高壓線和地線接在壞相與金屬屏蔽或鎧裝之間時，由于二者絕緣電阻呈現低阻金屬性連接狀態，聲音很小，無法利用探頭進行偵聽定點，效果不理想。通過多次現場實際聽側，發現將放電球隙之間的距離適當加大，同時將高壓和接地線改接在發生故障的兩相之間，往往放電聲會變大，很快確定故障點。

　　希望小編分享的以上使用電纜探傷儀等設備進行電纜故障定位的技巧，能對大家有所幫助。
