常規的電纜故障檢測都需要使用哪些設備？

目前，電力電纜作為是電力輸送的傳輸主要設備，在長時間的使用下或受到外部原因影響出現各種故障。再加上，電纜長度較大，而且深埋地下，因此檢修起來也是比較麻煩。因此電力搶修人員都會借助電力故障檢測設備來檢測電纜故障原因以及定位故障點。那么常規的電纜故障檢測需要用的設備有哪些？

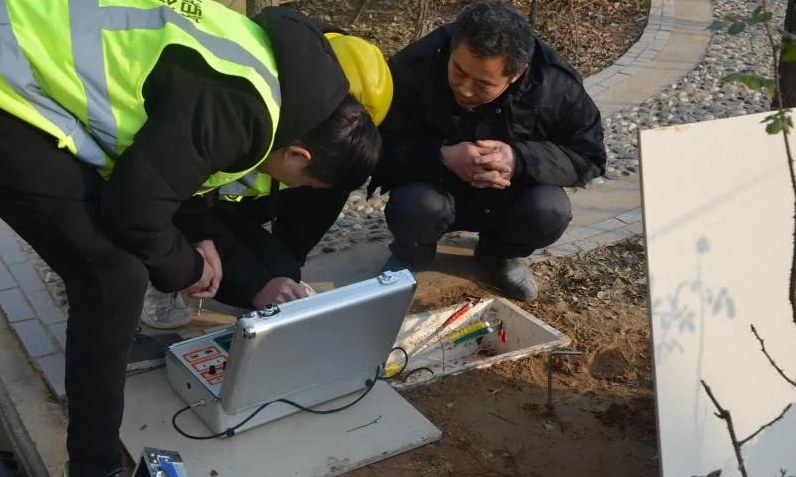

電纜故障測距儀

電纜故障測距儀的主要用于測量電纜故障故障性質，全長及電纜故障點距測試端的大致位置。其工作原理，向故障電纜注入低壓脈沖信號，脈沖信號沿電纜傳播到阻抗不匹配點，如：故障點，中間接頭，短路點等，低壓脈沖即產生反射信號，被電纜故障測試儀主機記錄，故障電纜的定位是通過兩點的電位差實現故障點準確定位。 電纜路徑儀

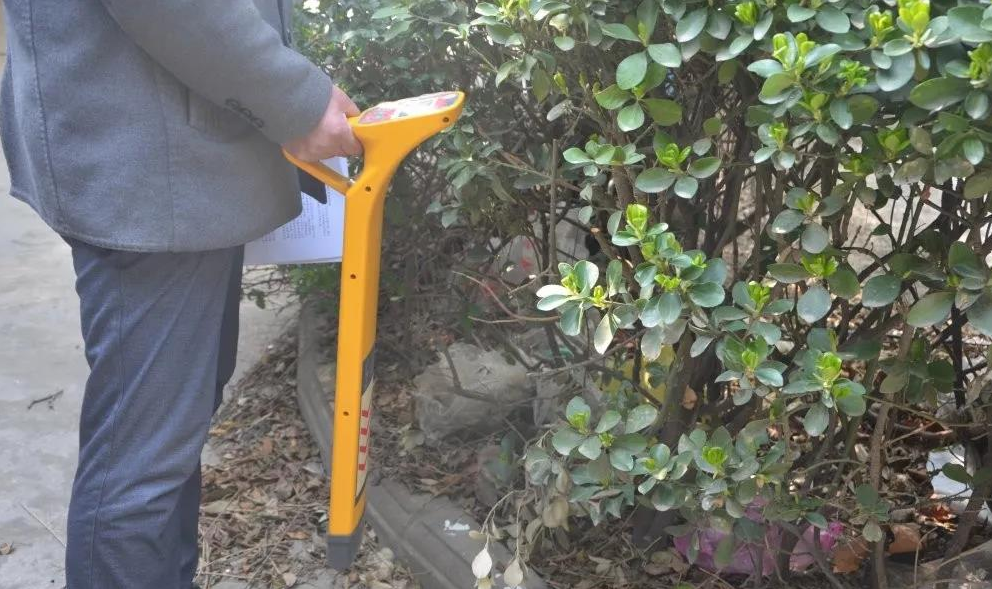

電纜路徑儀的主要作用，就是確定地埋電纜的鋪設的路徑方法。其基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，地下金屬管線感應到電磁波后，在地下金屬管線表面產生感應電流，感應電流就會沿著金屬管線向遠處傳播，在電流的傳播過程中，又會通過該地下金屬管線向地面輻射出電磁波，這樣當地下管線探測儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。

高壓信號發生器

高壓信號產生器的主要作用，通過高電流瞬間擊穿電纜故障點，該設備在電纜高阻中應用廣泛。其工作原理是利用直流電源給電纜施加直流脈沖高壓，使故障點擊穿放電，通過波形分析法、聲測法或聲磁同步法來測定故障點的位置。

電纜故障定點儀 電纜故障定點儀是在電纜故障測試儀主機確定電纜故障點的大致位置的基礎上來確定電纜故障點的精確位置。對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試。其工作原理，通過對電纜故障測試儀對故障電纜發射電波信號強強弱，來判斷電纜故障點的精準位置。

以上這些就是常規電纜故障檢測需要用到設備。如果電纜出現低阻故障時，還需要使用輕型高壓發生器輔助尋找電纜故障精準定位。

西安光大百納電子科技有限公司
